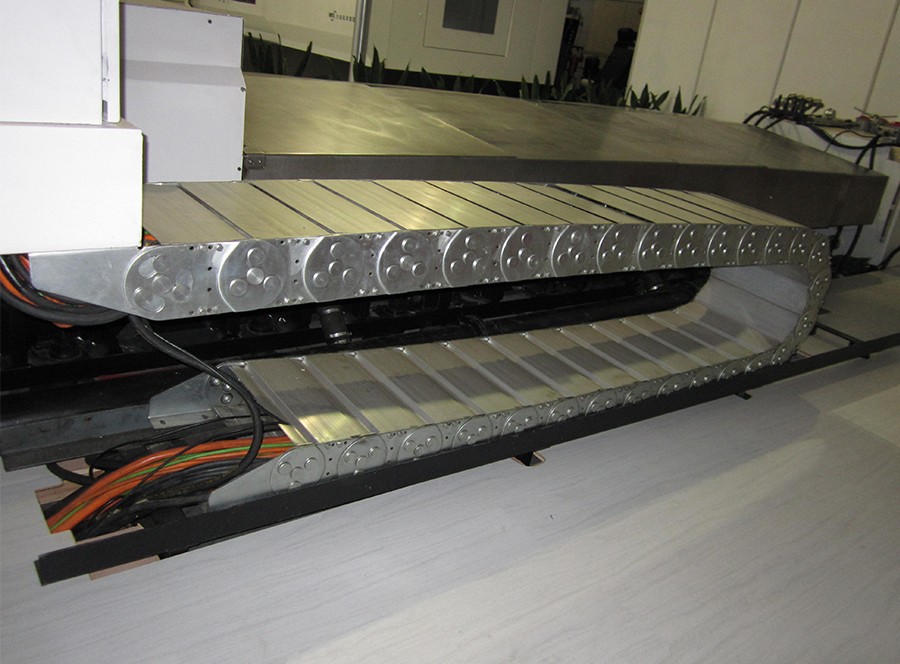

| 对比维度 | 钢铝拖链（TL/TLG 系列） | 尼龙塑料拖链（KTL 系列） |
|---|---|---|
| 承重能力 | 50~200 kg/m | 5~30 kg/m |
| 耐温范围 | -40℃~+600℃（短时） | -40℃~+120℃ |
| 抗冲击 / 振动 | 优秀 | 一般 |
| 耐粉尘 / 防水 | 全封闭款优秀 | 全封闭款良好 |
| 耐油腐蚀 | 优秀（304/316L 更佳） | 需选耐油改性 PA66 |
| 重量 | 较重 | 轻 |
| 价格 | 高 | 低 |
混凝土搅拌车卸料槽、重型油罐车装卸臂 → 优先钢制全封闭拖链，抗振动、耐水泥粉尘、防雨水
轻载信号电缆、短行程小罐车 → 可选耐油改性 PA66 尼龙全封闭拖链，减重降本
化工罐车 / 沿海盐雾环境 → 必须选304 或 316L 不锈钢链板，普通碳钢会锈蚀
填充率控制在 60% 以内（液压油管场景建议≤50%，因为油管硬、弯曲时占空间大）
油管与电缆之间必须加隔离片（单片厚约 2mm），防止油管磨损电缆护套
管线外径和 = 4×15 + 2×10 = 80mm
Bi = 80/0.5 + 2 = 162mm → 选内宽 175mm 规格
| 管线类型 | 最小弯曲半径（底线） |
|---|---|
| 液压油管（钢丝编织） | ≥ 6× 外径 D |
| 动力电缆 | ≥ 10× 外径 D |
| 控制电缆 | ≥ 8× 外径 D |
| PUR 高柔性拖链电缆 | ≥ 5× 外径 D |
选型额定负载 ≥ 实际总负载 × 1.3（安全余量）
| 罐车类型 | 典型管线 | 推荐型号 | 关键配置 |
|---|---|---|---|
| 小型搅拌车（6 方以下） | 2~3 根 φ12 油管 + 信号线 | KTL45 系列（尼龙全封闭）或 TL75 | 内宽 75~100mm，R100~150mm |
| 中型搅拌车（8~12 方） | 3~4 根 φ15~18 油管 + 电缆 | TLG95III 钢制全封闭 | 内宽 125~175mm，R200~250mm，框架式支撑板 + 隔离片 |
| 大型搅拌车 / 半挂罐车 | 4~6 根 φ18~25 油管 | TL125 或 TLG125 | 内宽 150~250mm，R250~300mm，加厚链板 |
| 重型油罐车装卸臂 | 大口径油管 + 防静电电缆 | TL155 / TL180 | 内宽可定制至 1800mm，R300~500mm |
| 化工腐蚀罐车 | 化工软管 + 仪表线 | 304 不锈钢 TLG75/95 | 全封闭 + 密封胶条 |
型号含义示例：TLG95III-R250×150×L2000= TLG 型钢制拖链，节距 95mm，III 型框架支撑板，弯曲半径 250mm，内宽 150mm，长度 2000mm。
桥式：重量轻、散热好、便于观察管线 → 仅适合室内、干净环境
全封闭：四周封闭，防尘防水防泥沙 → 罐车必选，尤其是水泥粉尘和淋雨场景
全封闭款建议加装防水密封条，户外露天环境防护等级可达 IP54 以上
固定端位置：设在运动行程的中点，使无支撑长度减半，减少下垂
同轴度：两端固定座必须与运行方向平行，偏差 ≤0.5mm/m，否则跑偏偏磨
管线排列：
粗油管放下层，细电缆放上层
油管与电缆之间用隔离片隔开
管线自然松弛，预留10%~15%伸缩余量，严禁绷直
两端固定：管线在固定端和活动端均需用去张力装置（扎带 / 压线板）固定，避免拉力传导到接头
长行程辅助：行程超过 5m 必须加装导向槽或支撑滚轮，防止下榻卡滞；罐车卸料槽行程一般 1~3m，通常不需要
运动方向：拖链只能在一个平面内弯曲，禁止三维扭曲安装；卸料槽旋转需用专用旋转接头过渡
| 维护项目 | 周期 | 要点 |
|---|---|---|
| 外观检查 | 每月 / 每 500h | 链板有无变形、裂纹，销轴是否松脱 |
| 密封胶条 | 每季度 | 老化开裂立即更换，否则粉尘雨水进入 |
| 内部清理 | 每半年 | 打开盖板清理水泥粉尘、泥沙堆积 |
| 销轴润滑 | 每半年（钢制） | 滴注少量润滑油，减少磨损噪音 |
| 管线检查 | 每半年 | 油管有无鼓包、渗油，电缆护套有无磨损 |
| 下垂量检测 | 每年 | 中部下垂超过链高的 10% 需更换或加支撑 |
| 故障现象 | 原因 | 规避措施 |
|---|---|---|
| 油管开裂渗油 | 弯曲半径过小、填充过满 | R 放大 1.5 倍，填充率≤50% |
| 拖链下榻卡滞 | 超行程无支撑、负载过重 | 加导向槽，选高一级承重型号 |
| 链节断裂 | 振动冲击大、材质不达标 | 选加厚渗碳钢链板，避免回收料尼龙 |
| 跑偏偏磨 | 安装不同轴、两端不平行 | 重新校准固定座同轴度 |
| 内部进水进灰 | 用了桥式或密封条老化 | 换全封闭款 + 定期换密封条 |
| 冬季脆裂 | 普通尼龙低温性能差 | 选耐低温改性 PA66 或钢制 |
