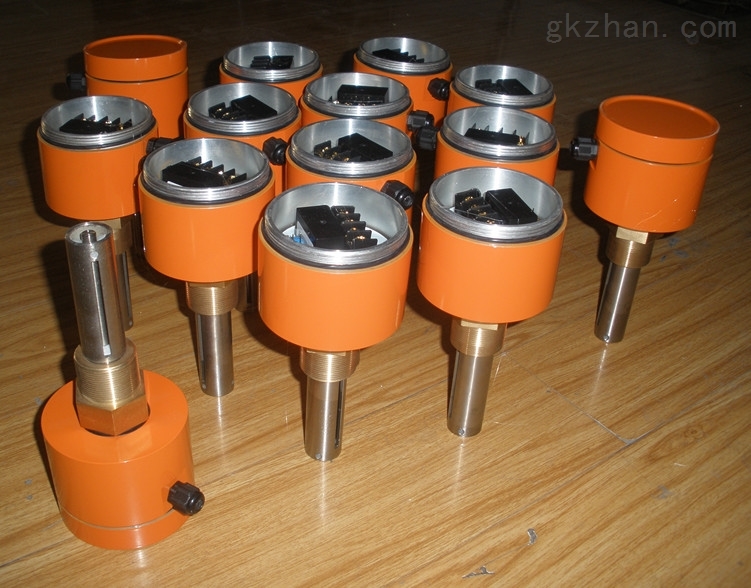

在发电机组与大型泵站油液系统的状态监测环节中，油混水信号器是精准感知油液含水量、保障设备安全运行的关键设备，设备整体的电容测量精度与报警可靠性，依靠内部电极结构与信号处理电路的精准配合，各结构部件具备专属功能特性，共同保障油混水信号器高效完成各类复杂工况下的油水检测作业。
1、安装位置评估与螺纹加工
根据现场油箱或管路的空间布局，合理选择顶部、侧部或底部安装方式。在选定位置钻出圆孔，并加工出M36×1.5的标准螺纹，确保螺纹表面平整无毛刺，为后续传感器的旋紧固定与良好密封提供基础。
2、有效测量段浸没确认
安装前需明确传感器的电极长度参数，确保有效测量范围段(L2)在设备运行期间能够没入油液中。若采用侧部安装，安装点应距离油箱底部20mm以上，以避免底部杂质侵入电极影响测量；除非空间受限，一般应尽量避免底部安装。
3、传感器旋紧与密封处理
将传感器对准加工好的螺纹孔，平稳旋入并适度拧紧固定。安装过程中需确保密封垫片或密封结构完好，防止外部水分或灰尘从安装缝隙处渗入油箱，同时避免过度用力导致传感器外壳受损。
4、报警量程的短路块设定
根据系统对含水量的报警要求，通过调整设备内部的短路块来设定报警分档。将短路块1、2相连表示报警值为5%，将2、3相连表示报警值为2.5%(出厂默认通常为5%)。设定完成后需确认短路块接触良好，防止松动导致量程漂移。
5、屏蔽线缆连接与规范接线
信号器的电源连接必须使用截面积不小于2.5mm2的屏蔽线，以有效抵抗现场的电磁干扰。严格按照端子标识进行接线：24V/220端子对应工作电源(需注意极性)，J端子对应常开报警接点输出(SPST)。
6、安装后通电测试与校验
接线完毕后，接通DC24V或AC220V电源，观察设备指示灯是否正常亮起。可通过模拟混水环境或短接测试端子，验证报警接点能否在达到设定阈值时准确动作，确认整个检测与报警回路运行正常。
